Сколько стоит и где купить оборудование для теплого поля TIM - Смета
Что такое терморегулятор с Wi-Fi.

Обзор моделей терморегуляторов с WiFi и облачным сервисом.

22 сентября 2019 г.Просмотров: 101773Комментарии: 14
ОтоплениеАвтоматикаМониторингУмный домГаджетыWiFiИнтернет ВещейОбзорОблачный СервисОтоплениеТерморегуляторы

Выбирая для себя терморегулятор с дистанционным управлением по Wi-Fi пересмотрел множество моделей с облачным сервисом и мобильным приложением.

В итоге выбрал и в выборе не разочаровался.

Но попадались и другие интересные модели, поэтому собранную информацию оформил в виде обзора.


Предмет обзора.

Чем терморегуляторы с просто управлением по Wi-Fi отличаются от терморегуляторов с управлением по Wi-Fi через облачный сервис рассматривал в специальной вводной статье Что такое терморегуляторы с Wi-Fi.

Здесь рассмотрим только терморегуляторы с Wi-Fi и облачным сервисом в придачу. То-есть у всех их есть мобильное приложение, ссылка на которое тоже будет приведена.

Наличие облачного сервиса не у всех протестирована, о чем будет указание.

Можно оценить терморегулятор и облачный сервис, посмотрев только на его мобильное приложение и отзывы.

У некоторых облачных сервисов есть WEB-интерфейс. Это хороший знак.

В этом обзоре не буду рассматривать устройства, которые больше чем терморегуляторы и не имеют панели управления. Это термоконтроллеры и теплоинформаторы для управления отоплением по Wi-Fi через облачный сервис. Может быть стоит сделать отдельный обзор таких устройств.

Не буду (почти) рассматривать и терморегуляторы с AliExpress, потому что не понятно: что именно лукавые продавцы называют "управлением по Wi-Fi" - часто там нет облачного сервиса.

Может возникнуть вопрос почему на некоторые Wi-Fi терморегуляторы разница 500р, хоть они и выглядят одинаково.

В основном потому, что в более дорогих моделях есть второй выносной датчик.

Будьте внимательны, если вам надо измерять температуру пола.

Terneo SX.

Стоит 4670р.

Этот терморегулятор я установил себе. Здесь не буду заострять на нем внимание, поскольку подробно описал его в статье тестирование Terneo SX.

Мобильное приложение: Terneo.

WEB-интерфейс: my.terneo.

Добавлю несколько моментов, которые дополнительно выяснил в течении его эксплуатации.

1. С мобильного приложения при нахождении в локальной сети управление терморегулятором возможно без использования облака.

2. Производитель обещает скоро опубликовать API.

3. В планах на реализацию двухфакторная авторизация.

4. Связь с облаком очень устойчивая.

5. Управляет температурой только по одному выносному датчику и ориентирован на управление температурой пола, хотя датчик можно установить где угодно.

Теплолюкс Premium MCS 350.

Стоит 3900р. Большой разброс цен в магазинах, вероятно не спроста - возможно у дешевых какой-то ограниченный функционал.

Сенсорные кнопки на экране и не факт что это плюс.

Управление температурой возможно по двум датчикам: пола и воздуха, как одновременно, так и по отдельности (входят в комплект поставки).

Управление производится как непосредственно с сенсорного дисплея прибора, так и с помощью приложения, установленного на смартфон или WEB-интерфейса облачного сервиса.

Дистанционное управление осуществляется по сети Wi-Fi напрямую со смартфона с установленным приложением, по локальной сети, или через интернет при помощи облачного сервиса. Можно включить в домашнюю сеть до 32-х терморегуляторов Теплолюкс Premium.

Но нельзя одновременно активировать оба этих способа дистанционного управления.

Вот что по этому поводу написано:

Используется облачный сервис ССТ (специальные системы и технологии).

WEB-интерфейс: SST-cloud. Столкнулся с тем что не всегда доступен.

Открытое API.

Паспорт MCS 350.

Мобильное приложение: SST-cloud. В отзывах тоже есть сообщения о том что облачный сервис бывает недоступен.

Кроме двух моделей терморегуляторов (с дисплеем и кнопками и без) в облачный сервис можно подключать систему контроля и управления водой Neptun ProW+WiFi.

Скриншоты личного кабинета WEB-интерфейса.

Непонятно - есть ли в терморегуляторе возможность программировать недельное расписание. В облачном сервисе можно - но сохраняется ли оно в терморегуляторе при потере связи.

Equation wi-fi.

Стоит 4700р.

Паспорт Equation wi-fi.

Тоже работает с SST-cloud, как и предыдущий терморегулятор. Видимо сказывается наличие открытого API.

Подключение к сети Wi-Fi возможно двумя способами:

Smart Config – упрощенный протокол подключения;

Access Point – подключение в режиме точки доступа, сформированной терморегулятором.

Терморегулятор имеет два датчика температуры: датчик температуры пола – выносной, поставляется в комплекте с терморегулятором; и датчик температуры воздуха – встроенный в корпус прибора.

На дисплее отображается температура пола (текущая и заданная) или температура воздуха.

Никаких интересных функций нет. Непонятно - есть ли в терморегуляторе возможность программировать недельное расписание.

WiFi терморегулятор OKE-20.

Стоит 5786р.

Тоже работает с SST-cloud, как и предыдущие терморегуляторы.

Паспорт OKE-20.

Из интересных возможностей отметим следующее.

1. Оригинальный дизайн и цветной дисплей. Возможно объединять с другими электроустановочными изделиями OKE.

2. Имеет возможность запоминать любимую температуру и ее активировать, нажатием на сердечко.

3. Сценарии работы подсветки.

Непонятно - есть ли в терморегуляторе возможность программировать недельное расписание и использовать без облачного сервиса.

Grand Meyer Mondial Series W330 с функцией Wi-Fi.

Стоимость 3680р. Есть дешевле - возможно без функции Wi-Fi.

Паспорт и инструкция подключения.

Среди положительных моментов надо отметить такие:

1. Имеет колесико, которое можно вращать, вместо нажатия кнопок + и -.

2. Имеет возможность настраивать недельное расписание с панели терморегулятора, а не только с интерфейса облачного сервиса.

3. Есть индикация времени.

4. Встроенный датчик воздуха и выносной пола.

Мобильное приложение Chiyun совсем убогое и не установилось.

Нет статистики значений температуры в облачном сервисе.

Devi Smart.

Стоит 8500р.

Паспорт Devi Smart.

Термостатом нельзя пользоваться без смартфона и Wi-Fi - это необычное решение производителя.

Скорее всего нет и облачного сервиса: если так - пусть терморегулятор будет примером.

Просто - красивый терморегулятор.

Вообще ничего нет интересного в мобильном приложении Devi Smart.

Разве что пошаговая настройка при подключении терморегулятора в сеть:

Тип регулирования: «Пол» – для систем поддержания комфортной температуры поверхности пола. «Воздух + пол» - для отопления помещения при помощи нагрева пола. «Главный» – датчик воздуха + контроль темп. пола для ограничения максимальной и/или поддержания минимальной температуры. «Воздух» – для отопления помещения другим источником. (Например, электроконвектором).

Тип покрытия пола, установленного над нагревательной системой - автоматически установить рекомендованные ограничение температуры пола.

Тип помещения - автоматически установить рекомендованную температуру воздуха. Мощность нагревательной системы - позволит рассчитывать потребление энергии электрическим нагревателем.

И т. п.

Ну еще можно выделить многопользовательский режим доступа к терморегулятору при помощи "Передать дом" и "Принять дом".

Termolife ET61W.

Стоит 5200-6500р.

Инструкция для терморегулятора на русском thermolife.pdf.

Приложение Warmme.

Сайт производителя.

Raychem SENZ WiFi.

Стоит 10500р.

Паспорт Raychem-Senz-Senz-Wifi-Manual-EN.pdf.

Многоцветный сенсорный экран.

Режимы управления: по температуре пола, по температуре воздуха, по температуре воздуха с ограничением температуры пола, без датчика.

Адаптивность: определяет наиболее подходящий момент включения обогрева для достижения заданной температуры. Устройство приспосабливается к условиям окружающей среды и особенностям конструкции пола.

Функция обнаружения открытого окна: Если температура в помещении стремительно падает, например, из-за проветривания, терморегулятор не включает обогрев пола на протяжении этого ограниченного периода времени.

Контроль энергопотребления: показывает потребление электроэнергии за последнюю неделю, месяц и год.

Как это ни странно но тоже нет ничего интересного и в приложении SENZ-WIFI. Разве что необычный черный дизайн.

Не уверен в том что на самом деле имеется облачный сервис. Если так - неужели статистика температур хранится в самом терморегуляторе?

Интернет-термостат Salus IT500.

Стоит 20790р.

Инструкция Salus IT500.

В комплекте интернет-шлюз, подключаемый проводом к роутеру, терморегулятор на батарейках и радиореле, которым и управляет терморегулятор.

Облегченная версия предыдущего комплекта - RT310i без возможности радиоуправления стоит 14350р.

Доступ к web-интерфейсу облачного сервиса получить не удалось - ссылка на заблокированный IP-адрес.

Приложение iT500 ничего интересного не имеет, судя по отзывам. И оно какое-то мутное - не удалось в нем полазить.

Непонятно зачем это все нужно за такую цену.

OWEN.

ТРМ500-WiFi совсем не комнатный регулятор.

Зато это промышленный терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwenCloud.

Стоит всего 3600р.

Зато функционал обширный, как и положено для промышленного устройства.

Приложение OwenDeviceControl.

Облачный сервис имеет WEB-интерфейс с DEMO входом.

Существует и другой вариант применения устройств промышленной автоматизации OWEN в качестве терморегулятора с Wi-Fi.

Это связка ТРМ200 и ПВ210, стоимостью 3900 + 3900=7800р.

ТРМ200 - двухканальный измеритель с универсальным входом, RS-485 и бытовым дизайном настенного исполнения.

ПВ210 - сетевой шлюз для доступа к сервису OwenCloud RS-485 <-> Wi-Fi.

Но это уже автоматизация совсем другого уровня.

ИПРО.

Авансом включу в этот обзор GSM МОДУЛЬ КОТЕЛОК С БЕСПРОВОДНЫМ ТЕРМОДАТЧИКОМ, поскольку производитель обещает облачный сервер в следующем году. Более того - это самое удачное изделие для GSM контроля отопления и единственный комнатный термостат с GSM.

Стоит такой набор 4000р.

Но без облачного сервиса и Wi-Fi.

LYTKO.

Термостат на основе Wi-Fi модуля ESP.

Имеет сенсорный TFT экран 2,4 дюйма, размер внешней части 8х8см.

Управляется через приложение, веб-страницу, MQTT.

Но, к сожалению, еще не производится.

Зато можно следить за рождением и узнать о начале производства или обсудить функционал терморегулятора с будущим производителем. Здесь информация что его цена 4000р.

Облачный сервис еще не планируется, но планируется возможность интеграции с существующими.


Термостат SASWELL SAS921WHL-7-WIFI.

Стоит 2620р на AliExpress.

Русскоязычное описание на сайте производителя.

Уже отмечалось, что термостаты с AliExpress не рассматриваются здесь. Хотя многие из них анонсированы, как WiFi, с управлением через приложение - но не факт что это так.

Здесь сделаю исключение.

Это очень красивый терморегулятор с полноцветным сенсорным дисплеем.

Во вторых, имеет два выхода подключения.

В третьих, есть страница на русском на сайте производителя.

Вот и все что известно. Не ясно что с облачным сервисом, уж простите.

Приложение Saswell Thermostat имеет очень плохие отзывы.

Беспроводной термостат POER PTC10/PTR10 c WiFi шлюзом.

Стоит комплект 5300р на AliExpress.

Есть в российских интернет-магазинах за 5600р - поэтому участвует в обзоре.

Термостат состоит из программируемого передающего устройства (PTC10), принимающего исполнительного реле (PTR10) и подключаемого в сеть 220V шлюза Poer WiFi. Между собой связь осуществляется по радиоканалу 433/868 МГц, а шлюз с роутером по WiFi.

К одному шлюзу можно подключить несколько термостатов.

Приложение Poer Smart home получило много оценок - им реально пользуются. Много низких, но это детали - где вы видели положительные оценки в GooglePlay?

Есть вход в демо-аккаунт облачного сервиса.

К слову сказать, в официальном магазине POER на AliExpress есть single-изделие - термостат POER PTC20 без радио и шлюза. Подробное описание этого термостата рекомендую читать тут "POER термостат (thermostat, терморегулятор) с управлением через интернет - честный обзор" и тут "Термостат комнатный POER - Ужасное по качеству со сплошным браком изделие с Алиэкспресс".

Статьи сразу же отбивают охоту купить облачный терморегулятор с Wi-Fi на AliExpress.

Отмечу только наличие двух каналов управления:

Stem Energy SET 25 WIFI.

Стоит 6436р.

Инструкция SET 25 WIFI.pdf

Настройка WIFI.pdf

Приложение Room heat.

Сенсорные кнопки на экране.

Недельное расписание можно устанавливать с панели терморегулятора.

Так и не понял - есть облачный сервис или нет.

Близнец Floureon HY03WE-4-Wifi стоит в российских магазинах 4000р.

На AliExpress такой стоит 2170р в магазине I-Shine Life, в котором я покупал терморегулятор однажды.

Не забудьте к этому терморегулятору купить большую квадратную установочную коробку.

Beok.

В качестве примера приведу еще оборудование Beok магазина Shanghai Beok Controls Co.

Есть несколько интересных моделей термостатов с Wi-Fi.

Стоимость 2300р - 2750р.

Например, есть близнец Stem Energy и Floureon HY03WE-4-Wifi.

Есть мобильное приложение Beok Home.

Из комментариев можно, например, выяснить: "Разница между включением и выключателем обогревателя (гистерезис) в 2,5 °С - это игрушка а не терморегулятор". Это я к тому что много интересного можно выяснить, читая отзывы к приложению.

Непонятно что с облачным сервисом.

Всегда можно ожидать, что под интернет-управлением продавец лукаво имеет ввиду просто Wi-Fi или Google Home:

На форумах можно найти утверждения как о том, что облачный сервис работает, так и о том, что был и перестал работать. Это понятно - вряд ли кто-то будет задавать вопросы на форуме если с работоспособностью все в порядке.

Тут этот терморегулятор подключают к MajorDoMo.

Со страницы товара есть ссылка на инструкцию, что редкость для AliExpress.

Плюс к карме этого терморегулятора то, что контроллер теплых полов Beok CCT-10, который я установил недавно, отличного качества.

Ну и еще есть сайт бренда Beok.

В ближайшую дату 11.11 цена на терморегулятор Beok BOT-313WIFI будет 1600р.

BEOK Programmable Gas Boiler Heating Temperature Regulator APP Controls WIFI Thermostat & Hand Control Thermostat with Kid Lock

Из схемы соединений видно, что у терморегулятора два выхода: для головок актуаторов коллектора теплого пола и логического входа котла отопления.

Elitech RCW-800.

Облачный промышленный термометр и гигрометр за 600р.

Функции регулирования нет, но включаю в обзор,как интересный прибор.

Elitech Temperature and Humidity Wifi Data Logger, Temp and Humidity Wireless Remote Thermometer Recorder for Refrigerator

У облачного сервиса есть Web-интерфейс i-elitech.com.

Мобильное приложение Elitech iCold.

Сенсорный термостат для Chiyun.

Выше уже были рассмотрены некоторые терморегуляторы с AliExpress, для которых производитель создал свои облачные сервисы.

Большинство же терморегуляторов с облачным сервисом с AliExpress работают с приложением Chiyun.

Некоторые стоят внимания.

Например этот терморегулятор продавца Yueqing.

Несмотря на то, что в заголовке товара заявлена бесплатная доставка, доставка стоит почти 2000р. Нехорошо, когда уже в первых двух словах обман.

Да и сам терморегулятор стоит 6500р.

Итого 8500р.

Дешевле планшет на стену повесить.

Moes.

Раз уж пошла речь о терморегуляторах с Aliexpress - затронем еще несколько интересных моделей.

Красивый терморегулятор MoesHouse BHT-3000 WiFi.

В будущую черную пятницу обещают цену 2500р - неплохо, с бесплатной доставкой.

Работает с приложениями Smart Life и Tuya.

HESSWAY.

Несколько Wi-Fi терморегуляторов продается под этим брендом.

И под многими другими брендами тоже кстати.

Самая интересная модель в 11.11. будет стоить 2000р.

HESSWAY 2p 4p cooling/heating digital wireless wifi thermostat room temperature control for Central air conditioning

Работают с приложением My BecaSmart.

Бывают двух модификаций по функциональности? в которых есть кое-что интересное в схемах подключения:

В другом магазине бренда есть тоже интересная модель 603WW-3A-Linkage, стоимостью сейчас 1650р, но без отзывов.

HESSWAY TUYA 3A boiler radiator valve wifi thermostat for 2 in 1 Linkage controller

На экране кроме значка Wi-Fi есть значок Cloud подключения к облаку - признак работы с облачным сервисом.

Два выхода: для управления актуатором коллектора теплого пола и для управления котлом.

В описании заявлена работа с другим приложением - Smart Heating.

Floureon.

Много продавцов продает терморегуляторы под этим брендом.

Вот такой терморегулятор стоит 2000р.

C17GH3 WIFI Thermostat App Control LCD Touch Screen Temperature Controller Programmable Thermostat Floor Heating Electric Heater

Работает с приложением WeBack.

Acmelec

Красивый белый терморегулятор с сенсорным экраном Acmelec AE-XB-D стоит 2500р.

AE-XB-D Touch Screen LED Temperature Regulator Electric Heating, Water Heating WIFI Thermostat APP Control Temperature

Есть другие модели в магазине.

Работает с приложением Smart Life.

SML-5000 HW.

По страницам магазинов гуляет вот такая модель сенсорного терморегулятора по цене 3600-4200р.

Но не понял с помощью какого приложения с ним работать и нормального продавца не нашел.

Самый распространенный:

Wifi color touch screen thermostat for water heating with English//Polish/Czech/Italian/Spain by android IOS phone

MC-6.

С виду это близнец предыдущего терморегулятора другого продавца.

Wifi touch thermostat for water heating/radiator valve control by smart phone

Но у этой версии товара MC-6 очень хороший перевод паспорта на русский.

Кроме того, предлагается 14 модификаций, отличающимися схемами соединения, а значит и назначением.

И почти все возможные функции искусственного интеллекта в комнатных терморегуляторах.

Правда что с облачным сервисом так опять и не понял.

Самый дешевый Wi-Fi терморегулятор.

Самый дешевый терморегулятор с Wi-Fi на AliExpress не в черную пятницу и день холостяка стоит 1600р. А со скидкой бывает и чуть дешевле.

Покупок 1, отзывов 0 - я бы не рисковал его покупать.

Лучше купить на 30-50 рублей дороже Beok или HESSWAY, ссылки на которые давались выше.

Другие терморегуляторы с AliExpress.

Почему нет?

Ведь можно же купить и рассмотренные в этом обзоре в самом начале терморегуляторы terneo sx и Teplolux MCS 350 на этой площадке.

Может есть и другие нормальные терморегуляторы?

Были рассмотрены несколько моделей разных производителей терморегуляторов с AliExpress с целью охватить все идентифицированные (мной) приложения с которыми работают AliExpress-терморегуляторы.


Описанные (и еще многие другие) модели терморегуляторов встречаются под множеством брендов в различных вариациях исполнения и применяемого приложения (приложений) из перечисленных.

Любую (по внешнему виду) модель можно встретить под любым брендом.

Если походить по этим приложениям и почитать отзывы - можно совсем отчаяться и все-таки купить Wi-Fi терморегулятор с облачным сервисом за 4000+р не на AliExpress. А можно рискнуть.

С большинством терморегуляторов с AliExpress следует сразу покупать большую квадратную установочную коробку.

Даже некоторые терморегуляторы местных магазинов с трудом влазят в обычные коробки.

Мне пришлось докупать потом дополнительно такие коробки за 130р:

Coswall 1 Gang Dry Lining Box For Gypsum Board Plasterboad 47mm Depth Wall Switch BOX Wall Socket Cassette

Приложения для терморегуляторов с AliExpress.

Вот список всех приложений с которыми и работают эти терморегуляторы: My BecaSmart, Smart Life, Tuya, Chiyun, Beok Home, Room heat, Poer Smart home, WeBack,Smart Heating.

Еще магазины терморегуляторов на AliExpress.

Вот еще стоящие магазины, специализирующиеся на терморегуляторах (помимо тех, ссылки на которые уже давались): Somgoms Store, LIFE TUYA Store, Smart Home World Store, Warm Floor/Heat Trace Store, Side-To-Side, Guangdong Store.

Выводы.

Дополнительно состряпал сводную таблицу из этого обзора терморегуляторов с Wi-Fi, мобильным приложением и облачным сервисом.

На самом то деле оказалось, что облачные сервисы для терморегуляторов можно посчитать по пальцам.

Если же заняться только обзором мобильных приложений для управления терморегуляторами, то дела обстоят еще хуже (приложения для терморегуляторов рассмотрим позже более подробно: "Мобильные приложения для Wi-Fi терморегуляторов").

Часть так и не запустилась. Demo аккаунт есть, кажись, всего в трех из них. Два из приложений - это одно и тоже приложение.

  • Водяной теплый пол в своем доме своими руками
    • История применения терморегуляторов в моем доме
    • Коллектор водяных теплых полов с автоматическим зональным регулированием
      • Как я приспособил смесительный узел TIM JH-1036 для теплого пола.
        • Сколько стоит и где купить оборудование для теплого поля TIM - Смета
        • Как настроить байпас смесительного узла TIM JH-1036
      • Соленоидные клапана с AliExpress
      • Обзор центральных блоков зонального управления водяным теплым полом
      • Контроллер теплых полов Beok CCT-10 с AliExpress для зонального отопления
      • Выбор и тестирование дешёвых сервоприводов коллектора теплого пола с AliExpress
      • Какие бывают терморегуляторы - типы и виды
      • Отправляем состояния теплых полов из Arduino UNO ESP8266 WiFi на сервер ThingSpeak
      • Схема подключения к контроллеру теплых полов Beok CCT-10
    • Тестирование облачного терморегулятора terneo sx.
    • Обзор моделей терморегуляторов с WiFi и облачным сервисом.
    • Сервер теплого пола на MaxSite CMS - задумка.
    • Теоретические основы работы отопления водяным теплым полом
    • Температурный режим отопления водяным теплым полом под ламинат
    • Зависимое отопление радиаторами и теплым полом - так ли это плохо?

Еще записи по теме

Что такое терморегулятор с Wi-Fi.
Что такое терморегулятор с Wi-Fi.
Комнатные терморегуляторы с Aliexpress 2020
Комнатные терморегуляторы с Aliexpress 2020
Сравнительная таблица Wi-Fi терморегуляторов с облачным сервисом
Сравнительная таблица Wi-Fi терморегуляторов с облачным сервисом
Тестирование облачного терморегулятора terneo sx.
Тестирование облачного терморегулятора terneo sx.
Wi-Fi терморегулятор за 1630р в ближайшую Черную Пятницу
Wi-Fi терморегулятор за 1630р в ближайшую Черную Пятницу
Три системы автоматизации в одном датчике Астра-5121 контроллера Security Hub
Три системы автоматизации в одном датчике Астра-5121 контроллера Security Hub

Комментариев: 14 RSS

1 Комментатор 15 19-11-2019 19:27

Большое спасибо за проделанную работу за статью показала вцелом ситуацию по рынку.

Я к сожалению попал на нее спустя пару дней поисков по яндексу.

Про сами термостаты.

Эти устройства уже почти достигли совершенства. Однако я столкнулся с проблемой что балкон сильно промерзает, но и полноценно согревать не представляется возможным. За один месяц 2кв м пола намотали 500кВт!!

Поэтому нужна какая то обратная связь либо по температуре,либо по состоянию устройства либо по потреблению электроэнергии.

Поэтому нужно искать баланс между комфортом и его стоимостью

2 Андрей 19-11-2019 22:40

Балкон надо утеплять oh oh

Тысяча в месяц - дороговато.

Но если нет никакого контроля, то вероятно имеет место перегрев.

Чем выше температура пола, тем больше теплоотдача.

На балконе, наверное, пол до +10 достаточно греть. Ну или воздух до +5.

Правда можно попасть в ситуацию массового образования конденсата.

Если что-то интересное в планах терморегуляторов с обратной связью обнаружите - сообщите - дополню статью.

3 Алексей 12-10-2020 00:52

Вот это анализ рынка! Респект! открыл для себя terneo - то что нужно, мех кнопки и адекватное облако. Спасибо.

4 Андрей 12-10-2020 20:39

открыл для себя terneo

Отработал прошлый сезон без проблем.

Скоро опять включать.

Я бы terneo PRO поигрался - там много больше функционала, хоть он и выглядит в стиле технопанк

5 Айрат 18-12-2020 12:09

Благодарю за подробный обзор. Но я не нашёл информации по методу управления нагрузкой. Есть ли среди этих термостатов умеющий управлять напряжением на нагрузке? Я имею ввиду плавное управление, а не переключение между двумя тремя режимами работы. Необходим профессиональный термостат (может промышленный?), но я таких пока не нашёл.

6 Андрей 18-12-2020 13:29

Плавное управление - это тиристорный регулятор.

Таких не видел.

Считается наверное промышленным оборудованием.

Не представляю для какой задачи такой нужен.

По какому критерию будет осуществляться управление напряжением?

7 Айрат 18-12-2020 19:33

Нужен для управления скоростью вращения вентилятора по заданной кривой шкалы температуры, для сброса лишнего тепла через радиатор в много контурной системе с большой тепловой инерцией.

8 Андрей 19-12-2020 19:49

Понадобится два устройства.

1. Преобразователь диапазона температуры в напряжение 0-10В.

2. Управляемый однофазный частотник или автотрансформатор.

Может оказаться, что регулировать скорость вращения двигателя вентилятора не получится методом простого уменьшения напряжения.

Вот тут рассматривают это и предлагают автотрансформатор, который в качестве входа управления частотой вращения имеет протокол - напряжение 0-10В.

https://teplo-spb.ru/stati/kak-vybrat/regulyatory-skorosti-vrashcheniya-ventilyatorov.html

Но стоит иметь ввиду, что регулировка не будет происходить по гистерезису, поэтому нужен не просто преобразователь температуры, а ПИД регулятор.

Преобразователь температуры можно посмотреть в Овен. Например ПИД регулятор:

https://owen.ru/product/trm10

Кстати, можно тиристорный Овен Буст рассмотреть, если запас мощности двигателя позволяет.

https://owen.ru/product/bust/specifications

9 Андрей 19-12-2020 20:27

Можно конечно поэкспериментировать вот с таким регулятором в паре с твердотельным реле.

Вот какая схема подключения:


10 Айрат 20-12-2020 00:00

Андрей, спасибо за подробный ответ с решениями. Уже думаю что лучше поставить. У меня сейчас стоит ручное управление с преобразователем напряжения, держит до 2кВт нагрузки. Вентилятор кушает до 1.2А 240Вт. Так же стоят реле температуры ТР-15М АС230В УХЛ4 с ТД-2, и ТР-М02 ACDC36-265В УХЛ4 с ТД-2. Как я понимаю, они не могут передавать данные в режиме 0-10В. Если бы можно было управлять (программировать) диапазон температур через приложение, это был бы идеальный вариант. В любом случае, ваше предложение решает мой вопрос, благодарю.

11 Андрей 20-12-2020 08:56

Можно ещё Arduino использовать и то же твердотельное реле.

Организовать выход 0-10В у Arduino проще простого.

Но это если есть время играться.

12 Айрат 21-12-2020 14:15

Андрей, мне тут предложили альтернативные регуляторы, т.к. той модели что вы указали нет (SB033).

https://www.alaska-vent.ru/goods/119606418-srm_5shch_regulyatory_skorosti_ventilyatora_na_din_reyku

https://www.alaska-vent.ru/goods/39178114-simistornyye_regulyatory_skorosti_ventilyatorov_po_signalu_0_10_v_reovent

Не в курсе про качество этих моделей?

Благодарю.

13 Андрей 21-12-2020 15:37

Ни разу такой не видел.

14 Айрат 21-12-2020 19:46

У них кстати есть модели 2 в 1, термодатчик и регулятор скорости в одном, но цены от 10тр, и там больше нет никаких датчиков, кроме температуры. Так что 2 отдельных устройства видимо лучший вариант. Спасибо ещё раз за информацию, я уже заказал приборы. Может скинете адрес\номер кошелька - скину "на пиво" =)

Оставьте комментарий.

grin LOL cheese smile wink smirk rolleyes confused surprised big surprise tongue laugh tongue rolleye tongue wink raspberry blank stare long face ohh grrr gulp oh oh downer red face sick shut eye hmmm mad angry zipper kiss shock cool smile cool smirk cool grin cool hmm cool mad cool cheese vampire snake excaim question


Выберите для анонимного комментирования (комментарий будет опубликован после проверки).





Выберите если нужно войти или зарегистрироваться и оставить комментарий от своего аккаунта.

Войти, используя

(обязательно)

Подписка на новости
discord

Email:

Регистрация

Вход через
Разделы
  • Пожарная сигнализация123
    • Инструкции13
    • Проекты2
  • Автоматика54
  • Отопление33
  • Мониторинг30
  • Электрика16
  • Пожаротушение31
  • Умный дом32
  • Arduino12
  • Гаджеты32
  • MaxSite CMS26
Актуальное
  • СП 484
  • Автоматизация теплого пола
  • Болид vs Рубеж
  • С2000-АСПТ
  • ПЦН в кармане
  • Системы противопожарной зашиты
  • Cloud IoT
  • Проектирование
  • Программирование
  • Ссылки
Последние комментарии
9+10 ошибок при монтаже автоматической системы пожаротушения на основе С2000-АСПТ
  • Аноним » Любопытно, первая страница инструкции на АСПТ содержит "БЛОК ПРИЁМНО–КОНТРОЛЬНЫЙ И УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМИ СРЕДСТВАМИ ПОЖАРОТУШЕНИЯ «С2000-АСПТ»", т.е. АСПТ является ПКУ. Читаем...
  • Андрей » "Блок" же. Не "прибор".
Идеальное техническое решение по противопожарной автоматике в разделе ЭОМ
  • Виктор Чекавин » У исполнительных модулей Рубежа МДУ-1 какая то конструктивная болячка с залипшими реле. Такому давать сертификат подсудное дело. Если программно добавлено...
  • Андрей » Ну так санкции. В таких условиях, когда снипы-хрипы накладывают требования, невыполнимые в текущем социально-экономичес ком развитии общества, я считаю вообще надо...
Контроллер теплых полов Beok CCT-10 с AliExpress для зонального отопления
  • Андрей » Здравствуйте. Видимо неправильно собраны контроллеры по логической схеме ИЛИ в цепь управления котлом. Надо нормально разомкнутые контакты выхода на котел соединить...
Последние загрузки
Все загрузки
Дискуссии на форуме
  • Выбор ОПС для коттеджа
  • Отключение питания раздвижных дверей при пожарном сценарии.
  • Подключение люков дымоудаления Mercor
Реклама

UKK 80A Din Rail Terminal Blocks One in several out Power Distribution Block Box Universal Electric Wire Connector Junction Box

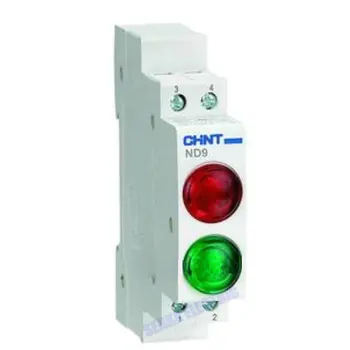

CHINT Din Rail Mount LED Signal Lamp ND9 Series AC 220V Indicating Indication Pilot Lights

1080P Full HD Wireless IP Camera Wifi IP CCTV Camera Wifi Mini Network Video Surveillance Auto Tracking Camera IR Night Vision

Пожарка 124 Проектирование 95 Болид 64 Лекции 58 Социальное 53 Рубеж 49 Обзор 46 Автоматика 44 Инженерные системы 38 Курьез 35 Адресные системы 34 Практикум 34 Отопление 33 Пожаротушение 33 Интернет Вещей 29 MaxSite 28 Терморегуляторы 24 ГОСТ 24 Облачный Сервис 24 Мониторинг 22 Теплый пол 21 Плагин 21 Сравнение 20 AliExpress 20 ППУ 20 СП 484 19 Законы Ома 19 Техобслуживание 19 Вентиляция 18 Эксплуатация 18 Астра 17 ППК 17 Клапана 15 С2000-АСПТ 14 Электрика 14 Оповещение 13 Рубикон 13 Arduino 13 WiFi 12 С2000М 12 Ritm 11 Датчики 11 Гранд Магистр 11 Насосная Станция 10 ESP8266 10 Юнитест 10 ПЦН 9 ВЭРС 9 Авария 8 Сценарии 8 Жилой дом 8 Программирование 7 Taggallery 7 Сообщества 7 Диспетчеризация 7 Отзыв 7 Освещение 6 Плазма-Т 6 Спрут-2 5 Гаджеты 5 С2000-СП4 5 ПО 5 Радиоканал 4 GeoRITM 4 МПН 4 МПТ 4 ИПДЛ 3 Рубеж-2ОП 3 Visio 3 Гранит 3 Учет ресурсов 3 РИП 3 Баня 3 Navigard 3 My_ESP8266 3 Версет 3 Firesec3 3 Security Hub 2 Гидравлика 2 Zigbee 2 ТО 2
  • Обратная связь
  • Карта сайта
  • Отзыв
  • События
  • Комментарии
  • Форум
© Технические заметки 2025. Работает на MaxSite CMS. ( Вход )
Автор не несет ответственность за последствия применения материалов сайта на практике.
