Управление на аутсорсинг.
Будущее уберизации в сфере проектирования и инженерных работ

Устройства для защиты нескольких распределенных цепей питания 12/24В

4 ноября 2020 г.Просмотров: 552Комментарии: 0
ЭлектрикаAliExpressЗаконы ОмаОбзорРИПСравнениеЭлектрика

Источники питания имеют защиту от короткого замыкания. Но при коротком замыкании в одном месте без питания остаются все потребители. Для сегментирования сети на независимые участки с целью повышения отказоустойчивости предназначены специальные устройства, которые и рассмотрим.

Типовой вопрос прозвучал в чате слаботочников https://t.me/slabotochniki/53925 :

Кто нибуть на вскидку помнит нужен ИПБ вход 220 - выход 12В - не менее 5-8 ампер - при чём не менее 4-5 выходов 12В не зависимых - если по одному выходу 12В было кз, что бы только этот канал выключился - а не весь БП.

Пока смотрел у Бастиона и сходу не могу найти - есть ли вообще такие.

И действительно - почему бы не собрать такие устройства в одном месте со ссылками, характеристиками и ценами.

Блок защиты и коммутации Болид.

Два вида БЗК в ассортименте.

Предназначены для распределения тока источника питания ("РИП-12", "РИП-24" или им подобным) по 8-ми каналам с индивидуальной защитой. Каждый канал оснащен самовосстанавливающимся предохранителем и индикатором перегрузки по току.

ИСП.1 суммарный ток 5А, ток канала 0.6А, 940р.

ИСП.2 суммарный ток 8А, ток канала 1А, 1000р.

Размножитель напряжения Рубеж.

РНП 12/4х1.25 на 4 выхода по 1.25А.

Размножитель напряжения питания предназначен для питания постоянным напряжением номинала 12 В четырёх потребителей с током потребления до 1,25 А от одного источника ИВЭПР.

1000р.

SKAT Бастион Защитно-коммутационное устройство.

ЗКУ-8 DIN

Защитно-коммутационное устройство для коммутации и защиты от КЗ линии питания 9...28 В, 8 каналов по 1 А; быстроразъёмные клеммы для удобства монтажа; самовосстанавливающиеся предохранители в каждом канале, индикация по каждому каналу. Малогабаритный корпус на DIN-рейку.

1140р.

Защитно-коммутационное устройство Accordtec.

CCTV-8.

Для распределения тока от источника питания по 8-ми каналам с защитой по току и индикацией каждого из каналов. Ток по каждому каналу - 1А.

577р.

Платы с Aliexpress.

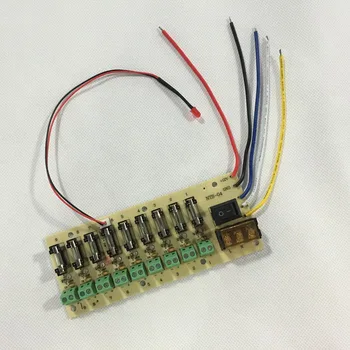

9-полосная печатная плата с клеммными колодками для импульсного источника питания 12В.

752р.

Сравнительная таблица.

МодельНапряжениеТок каналаКаналовОсобенностиЦена
Болид БЗК ИСП.112/240.68Корпус940
Болид БЗК ИСП.212/2418Корпус1000
Рубеж РНП 12/4х1.25121.254Корпус1000
SKAT Бастион9...2818Корпус1140
Accordtec CCTV-81218Без корпуса577
Aliexpress1218Без корпуса
канал ввода 220В
752
